- Hohe, völlig spielfreie Drehmomentübertragung
- 100 % Reibschluss – Mehr Sicherheit
- Separate, abnehmbare Hydraulikmutter – Nur eine für mehrere Kupplungen
- Keine Gefahr der Unlösbarkeit bei gegebenenfalls defekter Dichtung der Hydraulikmutter
- Kein Funktionsausfall wie bei ähnlichen Produkten durch defekte interne Hydraulik möglich
- Dreh- und biegesteife Verbindung auch bei schockartiger Änderung der Drehzahl, des Drehmoments oder der Drehrichtung
- Maximale Drehmomentübertragung auf kleinstem Bauraum durch integrierte Reibwerterhöhung
- Einfacher und schneller Ein- und Ausbau von GripLoc auch nach Jahren des Einsatzes
- Wiederverwendbarkeit nach Ausbau – Kosten sparend
GripLoc bietet eine bis zu Faktor 5 höhere Sicherheit gegenüber ähnlichen Produkten.
 |
|
Die Kraftübertragung an den Kontaktflächen erfolgt durch reibwerterhöhende Massnahmen. |

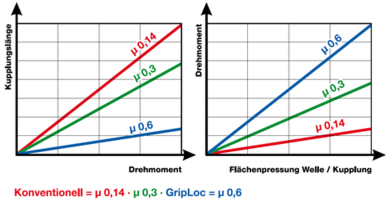

GripLoc erreicht Reibwerte bis μ = 0,7 (Standard μ = 0,14) und kann somit wesentlich mehr Kräfte übertragen, oder bzw. die Baugrösse kann verkleinert werden. |
Funktion
TOP
Durch Aufweitung (Expansion) der Nabe wird eine Pressung auf die Welle erzeugt. Die hierfür notwendige Verschiebung der Nabe mit konischer Bohrung auf der inneren Konushülse geschieht verschleissfrei mittels Hydraulikhochdruck.
Das abnehmbare geteilte Hydraulikwerkzeug ermöglicht eine schnelle und einfache Montage und kann für weitere Kupplungen verwendet werden. Die integrierte SafeLoc – Technologie verhindert Fehlbedienungen und garantiert eine vielfache Wiederverwendbarkeit auch nach jahrelangem Einsatz.
Alle kraftübertragenden Kontaktstellen der GripLoc – Kupplung sind mit einer speziellen reibwerterhöhenden Beschichtung versehen. Dies ermöglicht eine erheblich bessere Materialausnutzung bei gleichzeitig höherer Steifigkeit der Verbindung.
Dadurch lassen sich die Abmessungen der Wellen reduzieren. Geringere Massen bedeuten geringere erforderliche Antriebsleistung, tiefere Investitionskosten, Einsparung von Bauraum, geringeres Massenträgheitsmoment, etc.
GripLoc und SafeLoc sind zum Patent angemeldet.

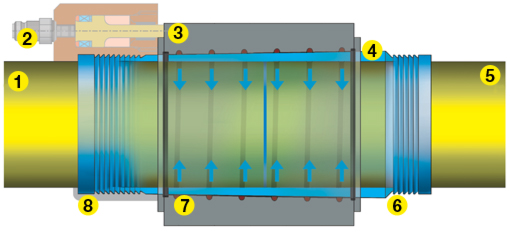

Aufbau TOP
- Welle 1 [1]
- Abnehmbare, geteilte Hydraulikmutter mit Sägezahnprofil für Schnellspann-Verbindung [2]
- Äussere Nabe aus Vergütungsstahl mit konischer Innenbohrung [3]
- Innere Konushülse aus zähem, hochfestem Stahl für maximale Kraftübertragung [4]
- Welle 2 [5]
- Sägezahn-Schnellspannprofil zur Aufnahme der SafeLoc-Einheit [6]
- Druckverteilnute auf der Kegelfläche zum problemlosen Ein- und Ausbau [7]
- Schutzkappe [8]
Das Verfahren ist einfach und zuverlässig.
- Es kann auch bei engen Platzverhältnissen mit einwandfreien Ergebnissen ausgeführt werden.
- Es erlaubt den problemlosen Ausbau auch nach jahrelangem Einsatz.
- Die GripLoc Kupplungen erzeugen eine unübertroffen hohe Leistungsübertragung durch einfach reproduzierbaren hohen Kraftschluss und höchste Reibwerte.
- FASTEC bietet die richtige Spanntechnik und das System-Zubehör.
Ausführungsvarianten TOP
TYPE HCS Kupplung zur Verbindung zylindrischer
Wellenenden. |
TYPE HCI Kupplung zur Verbindung eines zylindrischer
Wellenendes mit einer Nabe.
Hohe Drehmomentübertragung durch
integrierte Reibwerterhöhung. |
TYPE HCF Kupplungsflansch für ein zylindrisches
Wellenende. |
TYPE HCA Schrumpfscheibe für eine
Hohlwellenverbindung. |
Einsatzgebiete TOP
Verbinden von Antriebswellen und Wellenteilstücken
- im Schiffbau
- in Kraftwerken
- in Walzwerken
- im Kompressoren- und Motorenbau
- im Generatoren- und Turbinenbau
Naben-Wellen-Verbindungen
- in Förderanlagen
- im Kompressoren- und Motorenbau
- im Wasserturbinenbau
- und in vielen weiteren Bereichen
Einsatzbereiche TOP
Der Haupteinsatzbereich der GripLoc Kupplungen liegt beim Verbinden rotierender Wellen für die Übertragung grosser Drehmomente (Kräfte). Dies können zwei aneinander stossende Wellen bzw. Wellensektionen sein oder die Verbindung der Welle zur Nabe von Zahnrädern, Fräs-, Schaufel- und Turbinenrädern oder Propellern.
 Windenergie |
 Schiffsantrieb |
 Dampfturbine |
